Друзья,
Недавно в сотрудничестве с профильным заказчиком выполнили углублённый анализ модуляционных схем (BPSK–16‑QAM) в среде Engee. Задача — выявить наиболее эффективную конфигурацию для промышленных решений. Делимся с вами результатами.
Недавно в сотрудничестве с профильным заказчиком выполнили углублённый анализ модуляционных схем (BPSK–16‑QAM) в среде Engee. Задача — выявить наиболее эффективную конфигурацию для промышленных решений. Делимся с вами результатами.
📡 Вообще, что такое модуляция?
Это процесс сопоставления потока битов символам — точкам в сигнальном пространстве (созвездию). Каждый символ, представляющий уникальную комбинацию амплитуды и фазы, кодирует несколько битов информации. При использовании мягких решений демодулятор вычисляет не конкретные символы, а метрики правдоподобия (LLR) для каждого бита.
Это процесс сопоставления потока битов символам — точкам в сигнальном пространстве (созвездию). Каждый символ, представляющий уникальную комбинацию амплитуды и фазы, кодирует несколько битов информации. При использовании мягких решений демодулятор вычисляет не конкретные символы, а метрики правдоподобия (LLR) для каждого бита.
Ключевые результаты:

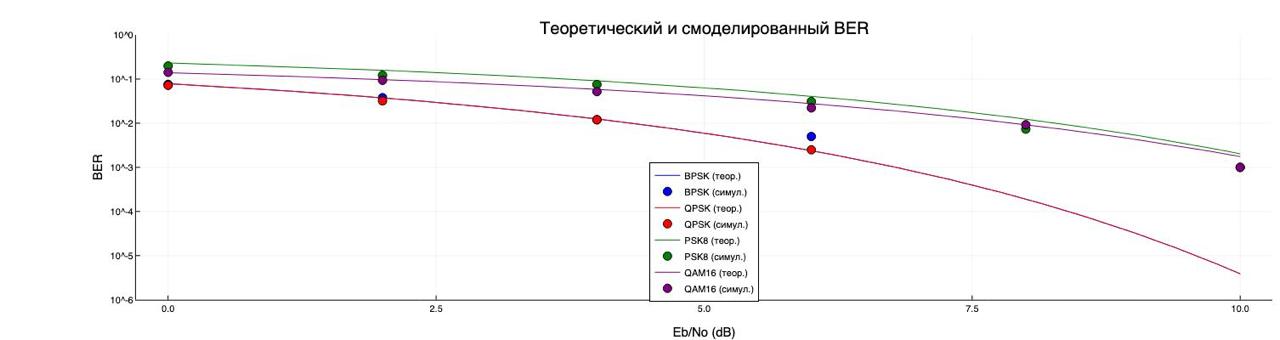

⚡ Сравнение BER. Моделирование в диапазоне 0-10 дБ показало почти идеальное совпадение практики с теорией. BPSK, как и ожидалось, самый помехоустойчивый, а 16-QAM — самый скоростной, но требует лучшего канала.
✨ Созвездия. Визуализация наглядно показала, как КИХ-фильтры Найквиста "чистят" сигнал и минимизируют межсимвольные искажения.

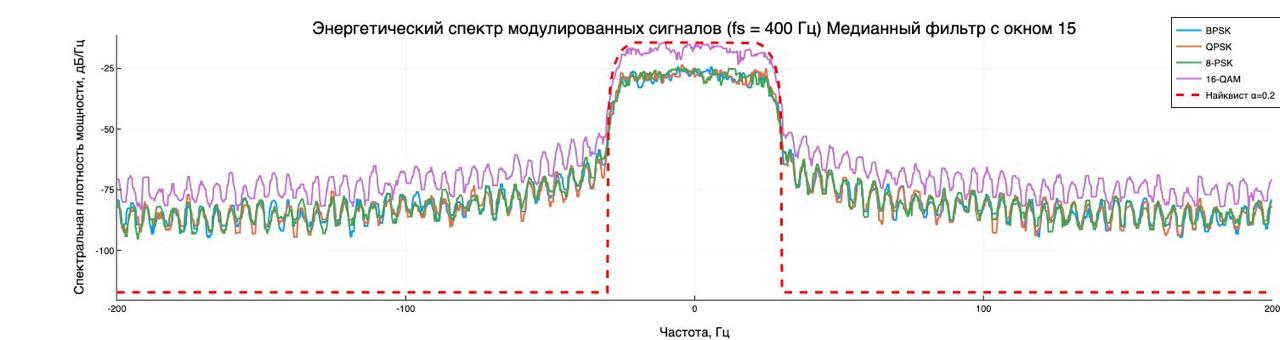

📊 Спектры. FFT-анализ подтвердил, что реальные спектры сигналов точно следуют идеальной маске Найквиста.
⚡ Сравнение BER. Моделирование в диапазоне 0-10 дБ показало почти идеальное совпадение практики с теорией. BPSK, как и ожидалось, самый помехоустойчивый, а 16-QAM — самый скоростной, но требует лучшего канала.
✨ Созвездия. Визуализация наглядно показала, как КИХ-фильтры Найквиста "чистят" сигнал и минимизируют межсимвольные искажения.
📊 Спектры. FFT-анализ подтвердил, что реальные спектры сигналов точно следуют идеальной маске Найквиста.
Итоги тестирования просты: выбор схемы зависит от условий. В зашумлённой среде надёжнее работает BPSK. Если важен скоростной обмен и сигнал стабильный — выбирайте 16‑QAM.
Попробуйте сами: откройте проект в Engee, поэкспериментируйте с параметрами и поделитесь выводами в комментариях. Ссылка ниже.
Попробуйте сами: откройте проект в Engee, поэкспериментируйте с параметрами и поделитесь выводами в комментариях. Ссылка ниже.
